对夹式硬密封蝶阀
  • 对夹式硬密封蝶阀

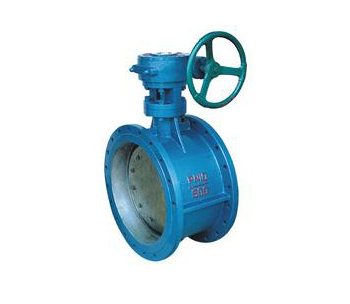

产品名称:对夹式硬密封蝶阀

【产品用途】
对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的治金、电力、石油化工、以及给排水和市政建设等工业管道上,作调节流量和载断流体使用 【产品特点】
1、对夹式硬密封蝶阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越观越紧的密封功能
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小
5、对夹式硬密封蝶阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用

【性能参数】





型号

D373H-10C~40

D373H-10P~40

工作压力(MPa)

1.0~4.0

适用温度(℃)

≤300

适用介质

水、油品、蒸汽等

材料

阀体、蝶板

铸钢

奥氏体不锈钢

阀杆

40Cr

奥氏体不锈钢

密封面配对材料

不锈钢/不锈钢

不锈钢/司太立

填料

柔性石墨

聚四氟乙烯





主要外形和连接尺寸

公称通径结构长度外形尺寸
HD373HD673HD973H
mmInchLH1A1B1H2A2B2H3A3B3
5024311235018020062524572530250255
6524611537018020062524572530250255
8034912038018020064524572565250255
10045613842018020067535592600250255
12556416446018020071535592640250255
15067017555527028080035592705300315
200871208605270280850250170775300315
2501076243680270280925250170945300315
300128328380038042010354502001070300315
350149231083538042010704502201140300315
4001610234091545047011904502201210300315
4501811438096048049012506502801335575714
50020127410102048049012906502801415575714
60024154470122548049014558503801605656810
70028165550135564066015858503801844656810
800321906401470640660170012503802040656810
900362037101545750860196512503802255785863
1000402167701795850900201512503802380785863
1200482548901965850900225012503802640785863
公称通径连接长度
0.6MPa1.0MPa
mmInchD1Z-dD1Z-d
5021104-141254-18
6521304-141454-18
8031504-181608-18
10041704-181808-18
12552008-182108-18
15062258-182408-22
20082808-182958-22
2501033512-1835012-22
3001239512-2240012-22
3501444512-2256016-22
4001649516-2251516-26
4501855016-2256520-26
5002060020-2262020-26
6002470520-2672520-30
7002881024-2684024-30
8003292024-3095024-33
90036102024-30105028-33
100040112028-30116028-36
120048134032-33138032-39
