波纹管截止阀
  • 波纹管截止阀

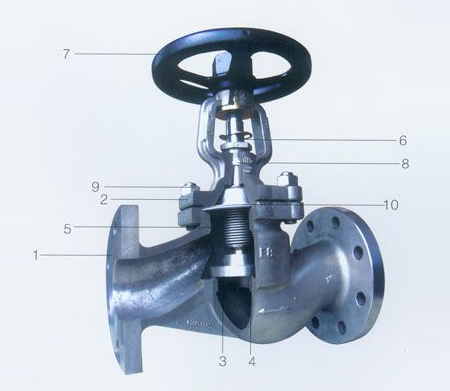

产品名称:波纹管截止阀

上一条:国标截止阀
下一条:电站截止阀

【产品用途】
波纹管截止阀适用于公称压力PN1.6~16MPa,工作温度-29~350℃的石油、化工、制药、化肥、电力行业等各种的工况上,却断或接通调节管路介质
【产品特点】
1、产品结构合理、密封可靠
2、密封面堆焊Co基硬质合金,耐磨、耐腐、抗摩擦性能好、使用寿命长
3、阀杆调质及表面氮化处理,有良好的抗腐和抗摩擦性能
4、零件材质及法兰、堆焊端尺寸可根据实际工况或用户要求合理选配,满足各种工程需要
5、阀芯可根据需要做承切断型和调节型 【执行标准】
结构形式:BB-BG-0S&Y
设计标准:GB12235
结构长度:GB12221
连接法兰:GB9113、JB/T79、HG20596
试验和检验:JB/T9092、GB/T13927


【性能参数】



型号

WJ41H-16C

WJ41H-25C

WJ41W-16P

WJ41W-25P

工作压力(MPa)

1.6

2.5

1.6

2.5

适用温度(℃)

≤425

≤150(保温夹套)

适用介质

无腐蚀性介质

腐蚀性介质

材料

阀体、阀盖、闸板

碳素钢

铬镍钛不锈钢

阀杆

铬不锈钢

铬镍钛不锈钢

密封面

铬不锈钢或碳钢堆焊硬质合金

铬镍钛不锈钢

填料

柔性石墨或夹不锈钢丝柔性石墨

柔性石墨或夹不锈钢丝柔性石墨

波纹管

奥氏体不锈钢

奥氏体不锈钢



主要外形和连接尺寸

公称通径主要外形尺寸和连接尺寸
LDD1L1L2HD0
WJ61H-16C WJ61H-25 WH61H-40 WJ61W-16P WJ61W-25P  WJ61W-40P
151103422.5101821422.5
201304028.5111824228.5
251404834.5122024534.5
321605643142229643
401806449152533749
502308561182834261
公称通径主要外形尺寸和连接尺寸
LDD1D2bfZ-dHD0
WJ41H-16C WJ41W-16P
151309565471424-13.5202120
2015010575581424-13.5231140
2516011585681424-13.5231140
32180140100781624-17.5286160
40200150110881634-17.5317200
502301651251021634-17.5317200
652901851451221838-17.5331240
803102001601232038-17.5402240
1003502201801582038-17.5416320
12540025021018422338-17.5467360
1504802852402122438-22525360
20060034029526826312-22611500
