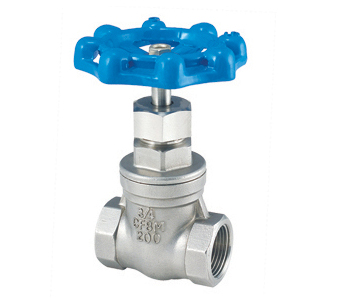

Z15W 不锈钢闸阀
  • Z15W 不锈钢闸阀

产品名称:Z15W 不锈钢闸阀

【产品用途】
Z15W不锈钢闸阀(丝口内螺纹不锈钢闸阀)适用温度-20~180℃,压力范围1.6Mpa,适用介质水、蒸汽、油品,公称通径15-50mm,主体材料不锈钢,连接形式螺纹。适用范围用于国防、科研、航天、电子、机械、冶金、石油,化工,能源、环保、生物医药、制冷、食品等各种领域。

【产品特点】
结构简单,制造和维修比较方便。
工作行程小,启闭时间短。
密封性好,密封面间磨擦力小,寿命较长。
不适用于带颗粒、粘度较大、易结焦的介质。
【产品执行标准】
设计与制造:GB12234

螺纹端尺寸:GB/T7306

结构长度:GB12221

压力~温度:GB9131

检验与试验:GB13927



【产品性能规范】
Z15W不锈钢闸阀产品性能规范

型号PN工作压力 (MPa)适用温度 (℃)适用介质
Z15W-16R161.6-20~180水、轻微腐蚀性气液体、饱和蒸汽、直接饮水
Z15W-16P



【产品零部件材质】 Z15W不锈钢闸阀产品零部件材质

名称阀体、阀盖、闸板阀杆密封面填料
材料不锈钢不锈钢不锈钢膨胀石墨





【产品外形及结构尺寸】 Z15W不锈钢闸阀产品外形尺寸 (mm)

DNRc/inLBHD0
15Rc1/256.5159470
20Rc3/4602010270
25Rc1682511480
32Rc1 1/475.53212480
40Rc1 1/28040152.5100
50Rc290.550169.5100
