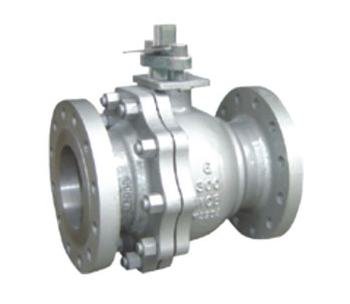

产品名称:上装式球阀

上一条:Q941F-16Q25Q 电动球阀
下一条:偏心半球阀

【产品用途】
上装式球阀适合用于天然气管道,阀体是一体化,减少泄露点,维修方便,工艺先进,接受压力高,使用范围广
上装式球阀执行标准

设计和制造:GB/T12237-1989;AP1608
检验和试验:GB/T13927-1992;AP1598
法兰连接:JB/T79.1~2-1994;ASME/ANSIB16.10




性能规范试验压力(单位:MPa)



公称压力
           PN
常温最大
           工作压力
壳体
           试验压力
气密封
           试验压力
高压密封
           试验压力
1.61.62.40.61.76
2.52.53.80.62.75
4.04.06.00.64.4
6.46.49.60.67.1
10.010.015.00.611.0
Class1502.03.00.62.2
Class3005.07.50.65.5
Class60010.015.00.611.0



使用范围



壳体材料阀座密封材料适用温度适用介质
碳钢C型PTFE≤150°水蒸气油品等
不锈钢≤425°
铬镍钛钢P型PTFE≤150°硝酸类
不锈钢≤200°
铬镍钼钛钢R型PTFE≤150°醋酸类
不锈钢≤200°
铬钼钒钢I型硬质合金≤550°蒸汽、冶炼、能源等


主要零件材料

阀体阀盖GBWCBZG1Cr18Ni9Ti
ASTMWCBCF8
球体GBZG2Cr13/表面特殊处理ZG1Cr18NiTi/表面特殊处理
ASTMCA15+HFCF8+HF
阀杆GB2Cr131Cr18Ni9Ti
ASTM420304
阀座、密封面GBPTFE2Cr13PTFE1Cr18Ni9TiPTFE
ASTMPTFE420PTFE304PTFE
填料GBPTFE柔性石墨PTFE柔性石墨PTFE
ASTMPTFE柔性石墨PTFE柔性石墨PTFE
螺栓GB350Cr18Ni9
ASTMA193B7A320-B8
螺母GB450Cr18Ni9
ASTMA194 2HA194-8
阀体阀盖ZG0Cr18Ni12Mo2TiZG15Cr1Mo1V
CF8MWC9
球体ZG0Cr18Ni12Mo2Ti/表面特殊处理ZG15Cr1Mo1V/表面特殊处理
CF8M+HFWC9+HF
阀杆0Cr18Ni12Mo2Ti25Cr2Mo2V
316F22a
阀座、密封面0Cr18Ni12Mo2TiD517
304HF
填料柔性石墨柔性石墨
柔性石墨柔性石墨
螺栓0Cr18Ni915Cr1Mo1v
A320-B8A193B16
螺母0Cr18Ni920CrMo
A194-8A194-4

主要外形和连接尺寸

公称压力PN公称通径尺寸(mm)
LDKdybz-d0WsHsHwHd
1.6MPa502.3165125100--164-ф18250194----
65222185145120--184-ф18350215----
80241200160135--208-ф18500218----
100305220180155--208-ф18800232----
125356250210185--228-ф18800255----
150394285240210--248-ф181000340445490
200457340295265--2612-ф231200410490540
250533405355320--3012-ф23----560620
300610460410375--3012-ф25----630705
350686520470435--3416-ф25----710790
400762580525485--3616-ф30----840920
450864640585545--4020-ф30----9601060
500914715650608--4420-ф34----11101230
2.5MPa50216165125100--204-ф18250195----
65241185145120--228-ф18350215----
80283200160135--228-ф18500218----
100305230190160--248-ф23800232----
125381270220188--288-ф25800255----
150403300250218--308-ф251000340445490
200502360310278--3412-ф251200410490540
250568425370332--3612-ф30----560620
300648485430390--4016-ф30----630705
50762555490448--4416-ф34----710790
400838620550505--4816-ф34----840920
450914670600555--5020-ф34----9601060
500991730660610--5220-ф41----11101230

注:上装式球阀主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。

主要外形和连接尺寸

压力等级

公称通径

主要尺寸
mmincLDD1D2fZ-φd
RFBW
Class 150150639445728024121628-φ22
2008457521343298.527028-φ22
25010534559407362324212-φ25
30012610635483432381212-φ25
35014686762534476412.8212-φ29
40016752838597540470216-φ29
45018864915635578533.4216-φ32
50020914991699635584220-φ32
6002410671143813749692220-φ35

主要外形和连接尺寸

压力等级

公称通径

主要尺寸
mmincLDD1D2fZ-φd
RFRJBW
Class 3001506403419457318270216212-φ22
2008502518521381330270212-φ22
25010568584559445387.4324216-φ29
30012648664635521450.8381216-φ32
35014762778762584514.4412.8220-φ32
40016838854838648571.5470220-φ35
45018914930914711628.6533.4224-φ35
500209911010991775685.8584224-φ35
60024114311651143915812.8692224-φ41
