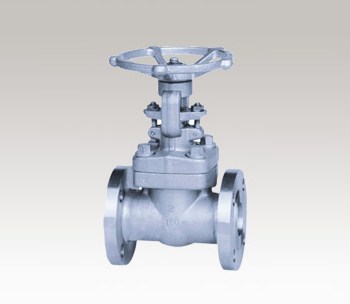

产品名称：Z11H、Z11Y 内螺纹闸阀

【产品说明】
Z11H、Z11Y 内螺纹闸阀（钢制内螺纹楔式闸阀）流体阻力小，启、闭所需力矩较小，可以使用在介质向两方向流动的环网管路上，也就说介质流向不受限制。全开时，密封面受工作介质的冲蚀比截止阀小。形体结构比较简单，制造工艺性较好，结构长度比较短。

【产品执行标准】
设计与制造：JB/T 7746

螺纹端尺寸：GB 7306

结构长度：JB/T 7746

压力~温度：GB/T 9131

检验与试验：JB/T 9092

【产品性能参数】
Z11H、Z11Y 内螺纹闸阀主要性能参数

型号	PN	工作压力 / MPa	适用温度 / ℃	适用介质
Z11H-25	25	2.5	≤425	水、蒸汽、油品
Z11H-40	40	4.0
Z11H-63	63	6.3
Z11H-100	100	10	≤450
Z11H-160	160	16	≤450
Z11Y-25	25	2.5	≤425	水、蒸汽、油品
Z11Y-40	40	4.0
Z11Y-63	63	6.3
Z11Y-100	100	10
Z11Y-160	160	16
Z11Y-25I	25	2.5	≤550	蒸汽、油品
Z11Y-40I	40	4.0
Z11Y-63I	63	6.3
Z11Y-25P	25	2.5	≤150	弱腐蚀性介质
Z11Y-40P	40	4.0
Z11Y-63P	63	6.3
Z11Y-100P	100	10.0
Z11Y-160P	160	16.0

【产品零部件材料】 Z11H、Z11Y 内螺纹闸阀零部件材料

【产品外形及结构尺寸】 Z11H PN25~PN63 内螺纹闸阀主要外形及结构尺寸 (mm)

DN	Rc / in	L	D	H	H1	D0	重量/ kg
15	Rc ½	90	34	208	229	120	3.5
20	Rc ¾	100	44	244	275	140	5.7
25	Rc 1	110	48	261	296	160	6.9
32	Rc 1¼	120	56	270	310	160	8.5
40	Rc 1½	135	64	304	352	200	12.3
50	Rc 2	155	75	318	377	240	30

【产品外形及结构尺寸】 Z11H PN25~PN63 内螺纹闸阀主要外形及结构尺寸 (mm)

DN	Rc / in	L	D	H	H1	D0	重量 / kg
15	Rc ½	80	34	142	155	100	1.9
20	Rc ¾	90	40	145	160	100	2.0
25	Rc 1	100	50	164	186	120	3.3
32	Rc 1¼	120	58	187	216	140	4.8
40	Rc 1½	130	66	215	250	160	6.7
50	Rc 2	140	78	244	276	180	9.6
